BX-02 MINI型機器人線控底盤

小巧敏捷、多傳感器融合、擴展性強、搭載高性能機器人智能駕駛儀、支持多模融合定位導航

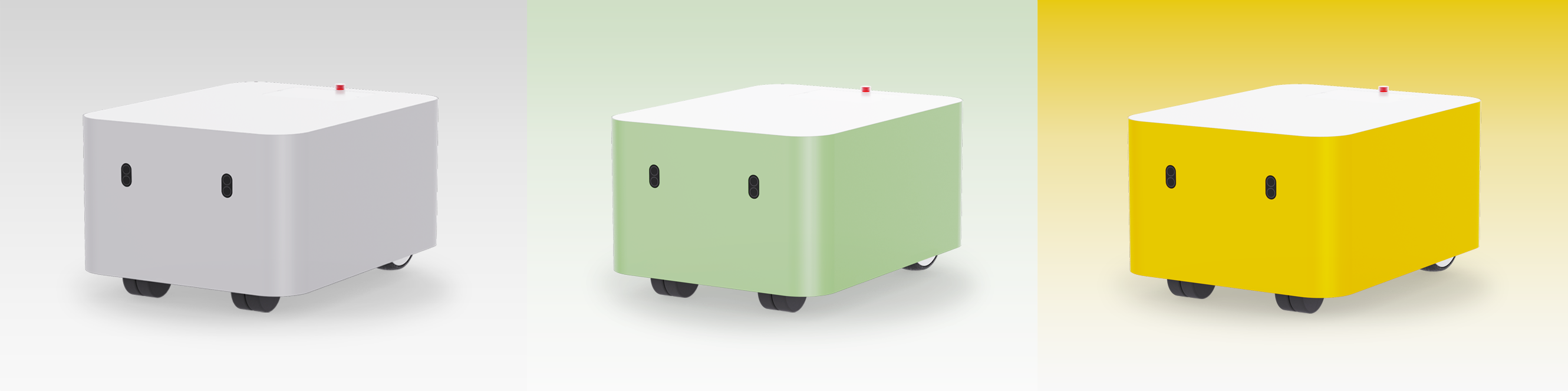

三色可選探索更出彩

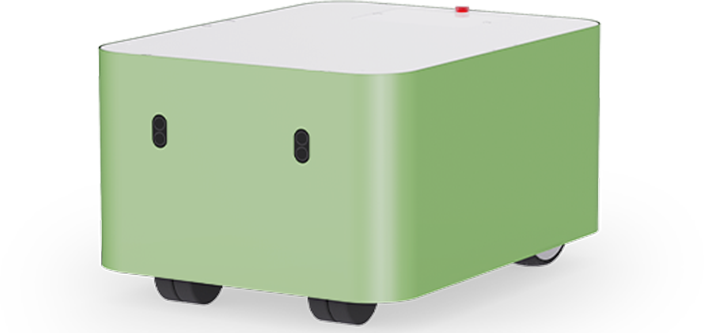

全金屬外殼，殼體表面采用高品質環保工藝噴涂，質感更鮮明，色澤更靚麗，相比塑膠材質更經久耐用，日久不發黃不變色

機身小巧，移動敏捷，扁平化造型，輕松駕馭各種狹窄緊湊的環境，支持多傳感器融合，功能高度集成化，實現快速定位、高精建圖、高效導航等功能，滿足各類輕小型機器人的開發需求

內嵌多個高性能車規級IMU，包含2個加速度計、3個陀螺儀、2個氣壓計、1個磁力計、1個溫度計
容錯能力顯著提升，與傳統消費級傳感器相比，陀螺儀的分辨率提高8倍，加速度計的分辨率提高4倍
可為智能機器人定位導航、靈活避障、運動控制提供超融合的感知能力

內嵌飛控級實時操作系統，響應實時，控制實時，馭勢于心。支持多任務并發執行，且任務完全可搶占，具備強大的實時處理能力和任務管理功能。系統架構采用模塊化設計，支持POSIX標準化接口協議，支持應用國際化開源社區資源，以便快速進行二次開發

搭載高性能機器人智能控制儀，構建一體化智能控制平臺智慧中樞，有力提升機器人在復雜環境下的感知、認知、決策、預測能力，實現高水平的機器人具身智能。基于云邊端協同架構，通過可信的無線通信網絡可實現多領域協同控制及分布式集群作業

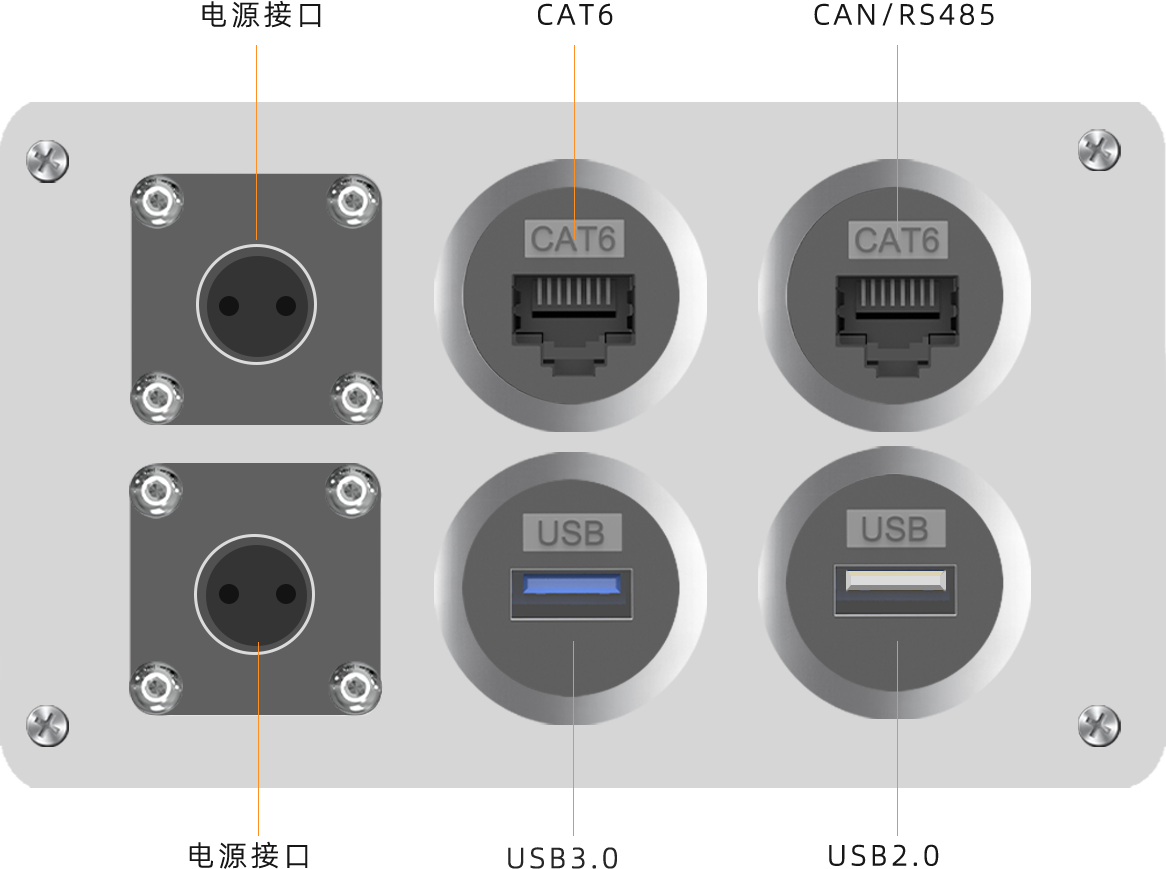

機身預留2個CAT6、1個USB3.0、1個USB2.0及2個電源接口，設備接口高度一體化集成，全面提升平臺電氣通信能力的可擴展性

支持車規級CAN總線通訊協議，支持ROS環境開發，可快速實現平臺的二次開發，提升平臺的復用性

配置24V 20Ah高密度電池，續航持久，低電量自主回充，內置電池防過充保護及低溫環境充電自加熱功能，為機器人運行提供強勁安全的動力支持

基本參數
產品名稱	BX-02 MINI型機器人線控底盤	產品尺寸(WxDxH)	423x303x205mm
底盤重量	20KG	工作溫度	-20-40℃
離地間隙	36mm	工作濕度	20%-80%
最大負重	40kg	防護等級	IP42
電機及運動能力
主動輪	2個輪轂電機	從動輪	2個萬向輪組
最大運行速度	1.5m/s	最大爬坡角度	10°
最大越障高度	15mm
電源及續航能力
電池	24V 20Ah	待機運行時間	48h
充電時間	4-5h	空載運行時間	10h
自主回充	支持	手動充電	支持
傳感器參數
防跌落傳感器	4個	超聲波雷達	2個
智能駕駛儀
主處理器	STM32H753IIK6(32-bit Arm? Cortex?-M7 480MHz MCUs, 2MB Flash,1MB RAM,16 bit ADC, 12 bit DAC,1.62V-6V, 140個GPIO)	磁力計	1個(博世芯片)
協處理器	STM32F103C8T6(32-bit Arm? Cortex?-M3 72MHz MCUs, 64KB Flash,20KB SRAM,2V-3.6V,12 bit ADC,37個GPIO)	氣壓計	2個 (博世芯片)
加速計	2個(博世芯片)	溫度計	1個
陀螺儀	3個(博世芯片)
擴展接口
USB3.0	1xUSB3.0	USB2.0	1xUSB2.0
CAT6	1xCAN/RS485	CAT6	1xCAT6(1000Mbps)
DC OUT	1x12V 12A 1x24V 15A
