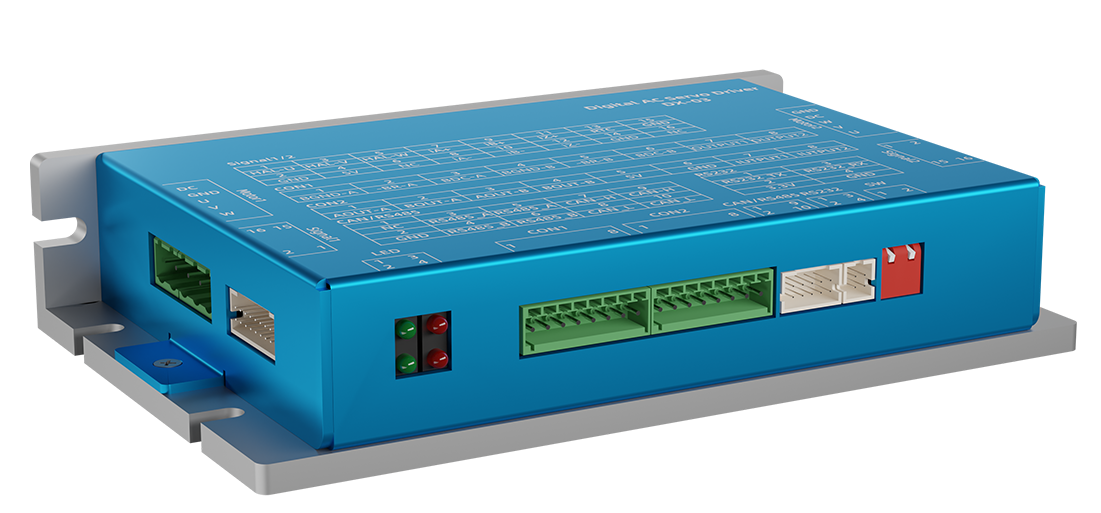

DX-03 高精度伺服驅動器

內嵌高性能STM32芯片、電流電壓高精度采集、高性能數字式雙軸伺服驅動、適配多類電機

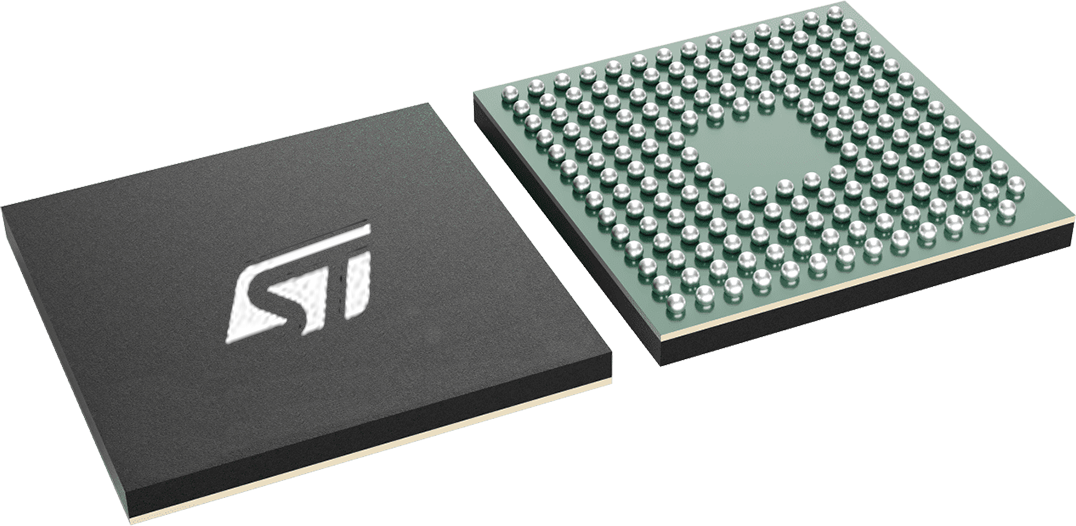

內嵌高性能STM32芯片

內嵌高性能STM32芯片，采用主流的 ARM Cortex-M4 內核，集成 DSP 和 FPU 功能，最高工作頻率達 170 MHz，內置5個12位ADC、7個12位DAC，可為伺服驅動器提供高速并行操作能力、成熟穩定的實時控制能力，具備精度高、功耗小、外設集成度高、數據以及程序存儲量大、A/D轉換精確快速等特性

高性能數字式雙軸伺服驅動

基于STM32高性能芯片平臺，兩側各帶一個電機控制接口，提供數字式高精度、高效率伺服驅動控制，可廣泛應用于工業自動化、智能制造、教學科研等多個領域

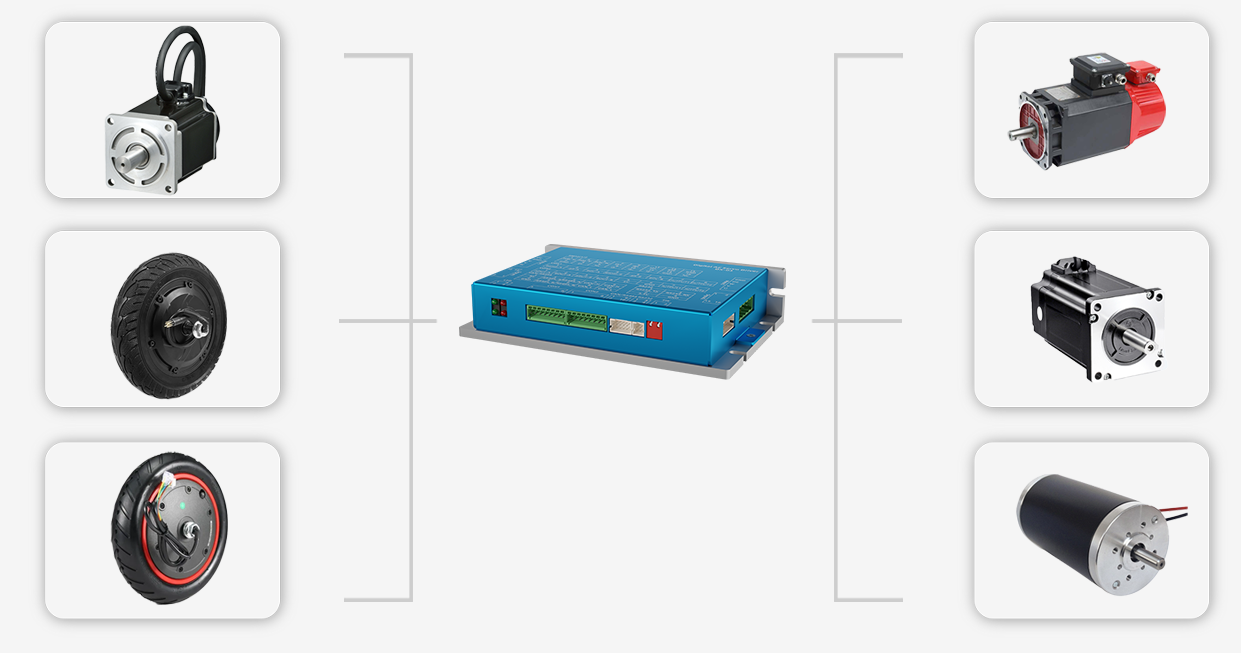

適配多類電機

可適配機器人主動輪、伺服電機、步進電機等多種電機型號，全面提升產品兼容性，滿足不同應用場景需求

大功率寬電壓

功率輸出最大可達1800W，工作電壓范圍為24-60VDC，滿足對多種電機位置、速度和力矩的精準控制需求，確保伺服驅動器在多類負載條件下都具備穩定可靠的運行能力

算法先進 控制精準

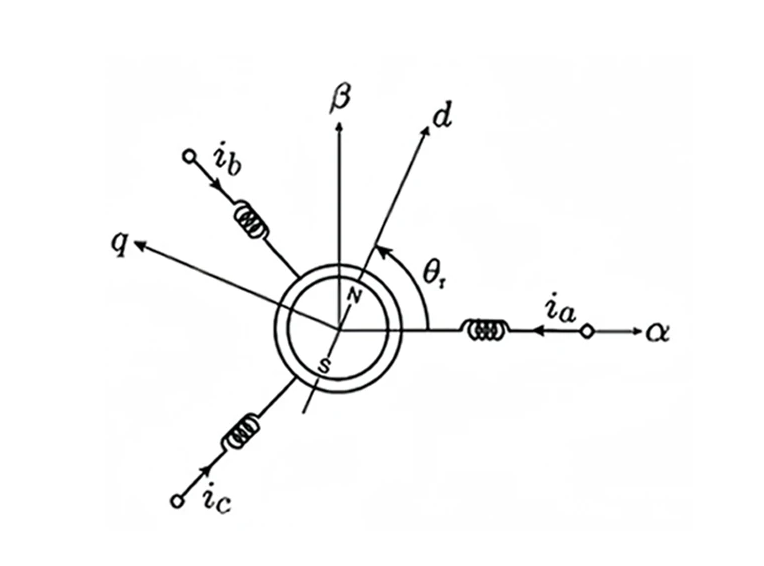

支持FOC、SVPWM等矢量控制算法，全面提高電機的動態性能，確保電機在各種工作條件下的高效、高精度運行
支持轉矩、速度、位置等經典的控制模式，適應不同場景、不同控制精度應用的需要
支持開環控制和閉環控制、有感控制和無感控制等不同控制模型的選擇，可實現切換模型無縫銜接

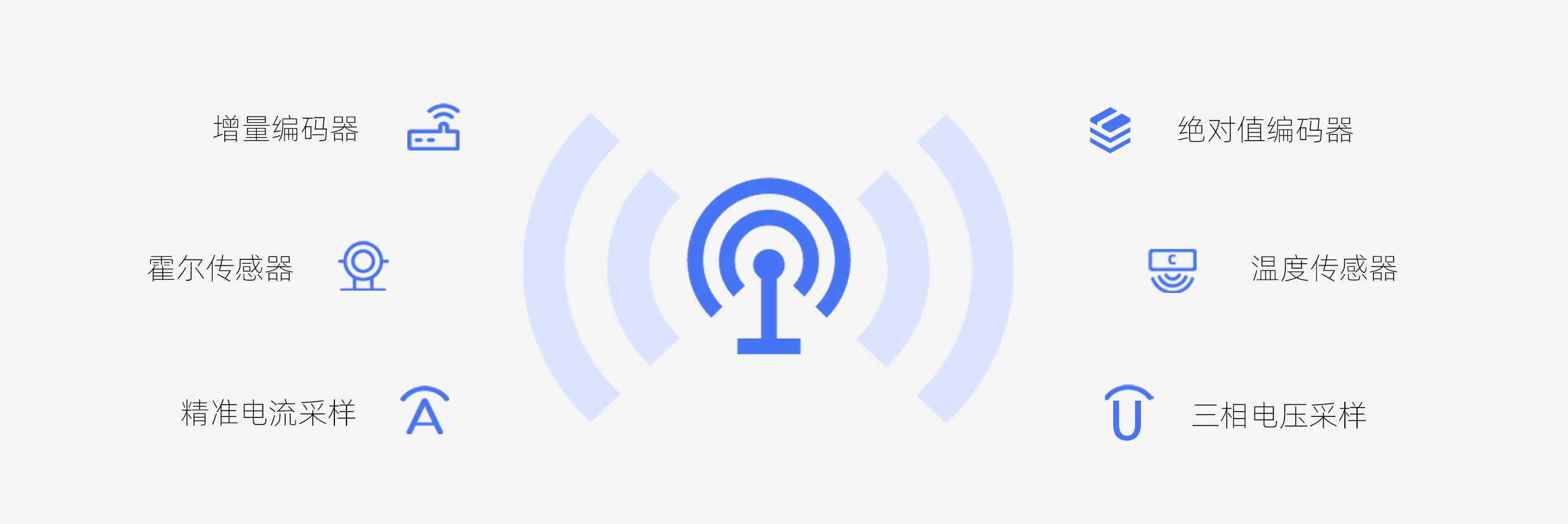

多傳感器融合感知

支持基于增量編碼器、絕對值編碼器、霍爾傳感器、數字溫度傳感器等實現高精度有感控制，實現對電機扭矩、速度、位置等的靈敏感知。支持基于ADC的兩相電流及三相電壓高精度采集，實時量化電流、電壓動態數據，確保實時動態響應，提供實時、精確的控制信息，控制更精準，響應更實時

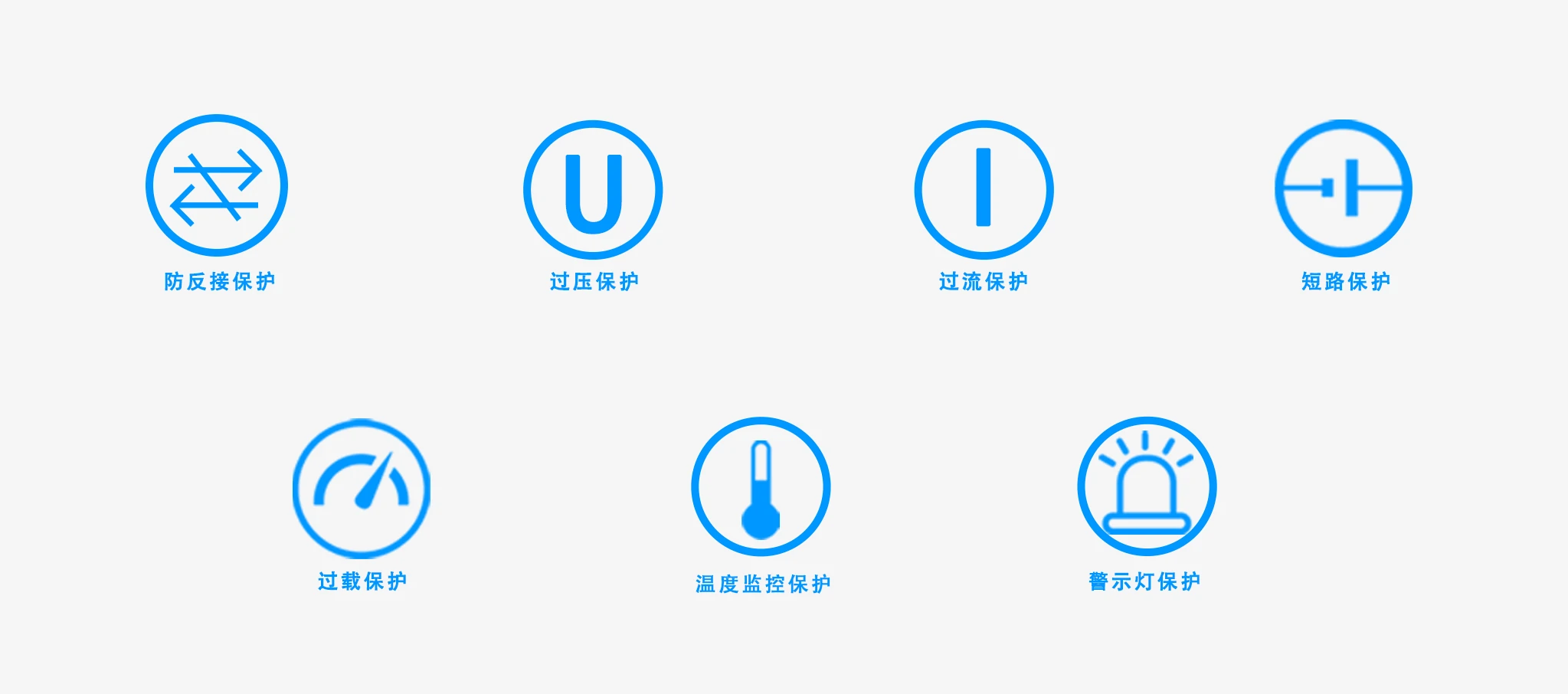

多層次安全防護機制

提供防反接、輸入欠壓與過壓、輸出短路與過流、過載、溫度監控、安全隔離、LED警示燈等多重安全保護，為電源安全穩定運行提供智能化、多層次的安全防護體系

產品參數

基本參數
產品名稱	DX-03 高精度伺服驅動器	產品尺寸(WxDxH)	155x97x32mm
工作環境溫度	-10-50℃	最高環境濕度	90%Rh(無結露)
存儲溫度	-10-70℃	使用場合	避免粉塵、油霧及腐蝕性氣體
軸數
軸數	單軸、雙軸
適配電機類型
適配電機	機器人主動輪、伺服電機、步進電機
電氣特性
工作電壓	24-60VDC	額定電流	15A
峰值電流	30A
主回路控制模式
主回路控制模式	SVPWM控制
控制模式
總線控制	CAN總線模式
位置控制	指令平滑方式：低通平滑濾波;S 曲線平滑濾波;動態均值濾波扭矩限制：參數設定方式前饋補償：參數設定方式
速度控制	指令平滑方式：低通平滑濾波;S 曲線平滑濾波;動態均值濾波
扭矩控制	指令平滑方式：低通平滑濾波;S 曲線平滑濾波;動態均值濾波速度限制：參數設定方式或模擬輸入
混合模式控制	支持位置、速度、轉矩任兩種模式切換
通訊方式
CAN、RS485、RS232
功能
防反接保護	提供	過流保護	提供
欠壓保護	提供	過載保護	提供
過壓保護	提供	安全隔離保護	提供
輸出短路保護	提供	溫度監控	提供
警示燈保護	提供

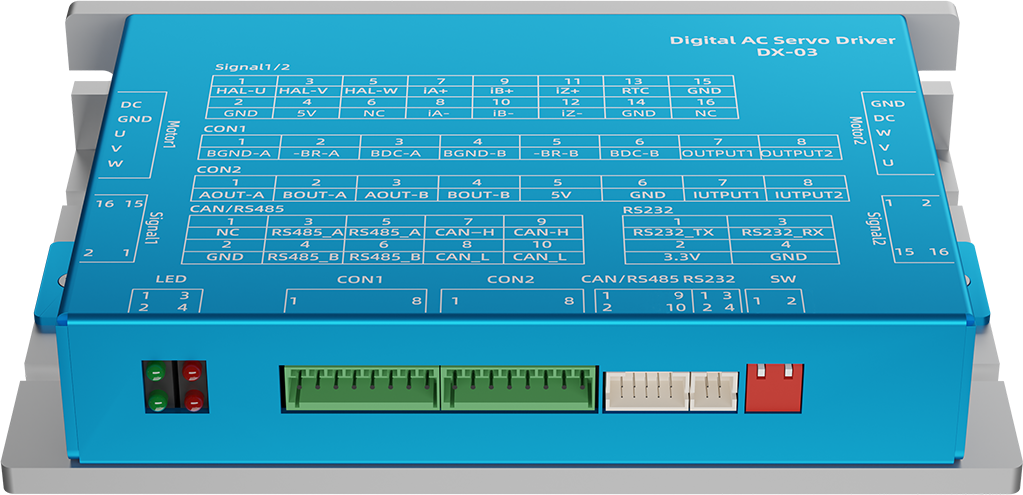

I/O
數字量輸入	6路光耦隔離輸入
數字量輸出	6路光耦隔離輸出
編碼器輸出接口	編碼器隔離單端輸出
通信接口	CAN總線控制，通過CAN、RS485、RS232進行參數讀取、修改、備份、簡單控制
